Сторожевой таймер WatchDog

Сторожевой таймер WatchDog - аппаратное устройство перезагрузки используются, если необходим контроль за бесперебойной работой устройств, таких как платёжные терминалы, модемы, персональные компьютеры и т.д.

USB WatchDog Lite - служит для автоматической перезагрузки при зависании ПК, модема, терминала. Если у вас зависает высоконагруженный компьютер (сервер, майнер) или удалённый терминал (приема платежей, информации и т.п.), то usb watchdog lite может решить проблему зависаний.

Имеет разъемы USBA (для подключения в стандартный разъём) или PBD10 (для подключения на USB гребенку материнской платы).

Основные особенности:

•    Работает под управлением ОС Windows/Linux/Os X.
•    Подключается через USB интерфейс.
•    "Нажимает" на Reset через 5 минут (по-умолчанию) после повисания.
•    Открытый протокол обмена позволяет реализовать свою версию управляющей программы.
•    Малые габариты.
•    Работает в температурном диапазоне -40/+85.
•    Не требует отдельного источника питания.
•    Имеет световую индикацию, позволяющую определить текущее состояние устройства.
•    Совместим с OD-FarmControl - программой управления майнером.

Принцип действия:

Устройство ожидает периодического сигнала от ПК, если в течение установленного времени сигнал не поступает, USB WatchDog посылает сигнал на контакты Reset.

Комплектация:

1.    Сторожевой таймер
2.    Провод (1 пара) для подключения к контактам Reset: с USBA 50 см, с PDB10 - 20 см
3.    Упаковка

Видеоинструкция (на примере USB WatchDog Pro).



USB WatchDog Pro

• Работает под управлением ОС Windows/Linux/Mac Os X.
• Подключается через USB интерфейс USBA или PBD10.
• Имеет 4 гальванически изолированных выхода (транзисторная оптопара).
• Перезагружает ПК нажатием на Power даже при потере питания.
• Имеет возможность программного управления дополнительными каналами.
• Простой открытый протокол для реализации своей управляющей программы.

USB WatchDog Pro2 - аппаратный сторожевой таймер для автоматической перезагрузки ПК, модема, терминала в случае зависания.
Если у вас зависает высоконагруженный компьютер (сервер, майнер) или удалённый терминал (приема платежей, информации и т.п.), то usb watchdog pro2 может решить вашу проблему с зависаниями.
Сторожевой таймер также запустит систему в случае, если встроенная в BIOS функция автостарта либо не срабатывает, либо отсутствует.
Каждый канал может также управляться "вручную" через команды последовательного интерфейса. Имеет разъем PBD10 для подключения на USB гребенку материнской платы или USB TypeA для подключения к стандартному USB входу.

Принцип действия:

Устройство ожидает периодического сигнала от ПК по USB (виртуальный последовательный порт). Если в течение установленного времени сигнал не поступает, USB WatchDog Pro2 посылает сигнал на контакты Reset. Если после нажатия на Reset в течение заданного времени не сигнал поступать не начал, USB WatchDog Pro посылает сигнал на контакты Power.

Сторожевой таймер имеет один дополнительный входной канал для подключения концевых датчиков или термодатчика ds18b20.

С подключенным термодатчиком, сторожевой таймер может выключать ПК при достижении критической температуры. Также возможно программное считывание температуры с помощью текстового протокола.

Основные характеристики:

•    Работает под управлением ОС Windows/Linux/Mac Os X.
•    Подключается через USB интерфейс.
•    "Нажимает" на Reset через 5 минут (по-умолчанию) после повисания и, если не помогло, на Power еще через 5 минут (по-умолчанию).
•    Имеет 2 гальванически изолированных выхода (транзисторная оптопара).
•    Дополнительно перезагружает ПК долгим «нажатием» на Power в ситуациях, когда ПК не реагирует на Reset.
•    Имеет возможность программного управления каналами.
•    Включает ПК нажатием на Power после потери питания (должна быть включена подача питания на USB в BIOS).
•    Имеет возможность тонкой настройки каналов и алгоритма работы.
•    Имеет возможность ограничения попыток перезагрузки ПК.
•    Имеет простой открытый протокол для реализации свей версии управляющей программы.
•    Может перезагрузить ПК при перегреве (при подключении внешнего термодатчика).
•    Обладает небольшими габаритами 57х14х10мм(USB TypeA) / 48х14х10(USB PBD10).
•    Совместим с OD-FarmControl - программой управления майнером.

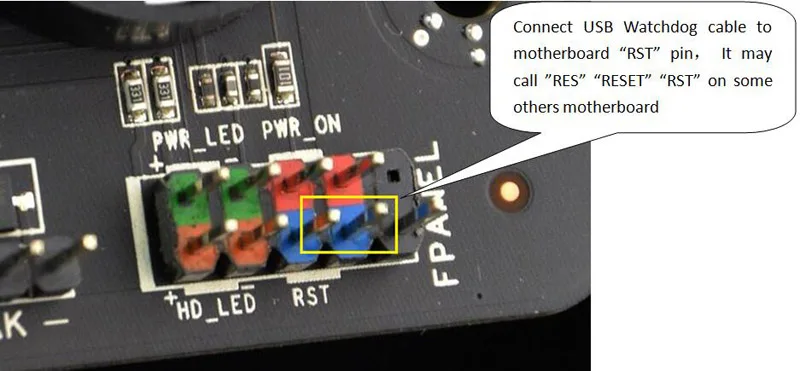

Для подключения USB WatchDog к мат. плате ПК вам понадобятся соединительные провода типа F-F по паре на каждый используемый канал.

1.    Сторожевой таймер
2.    Провод (2 пары) для подключения к контактам Reset и Power: с USBA 50 см, с PDB10 - 20 см
3.    Упаковка

Таблица подключения:

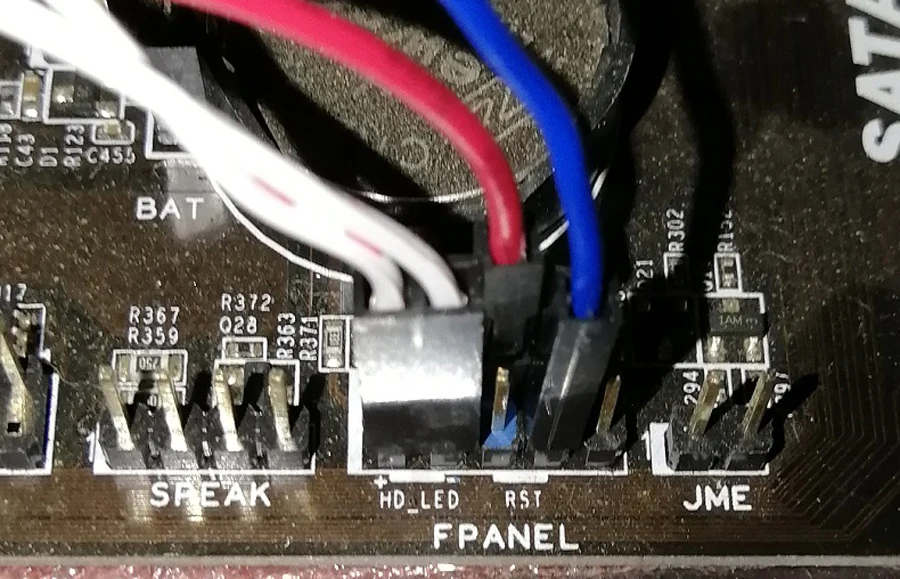

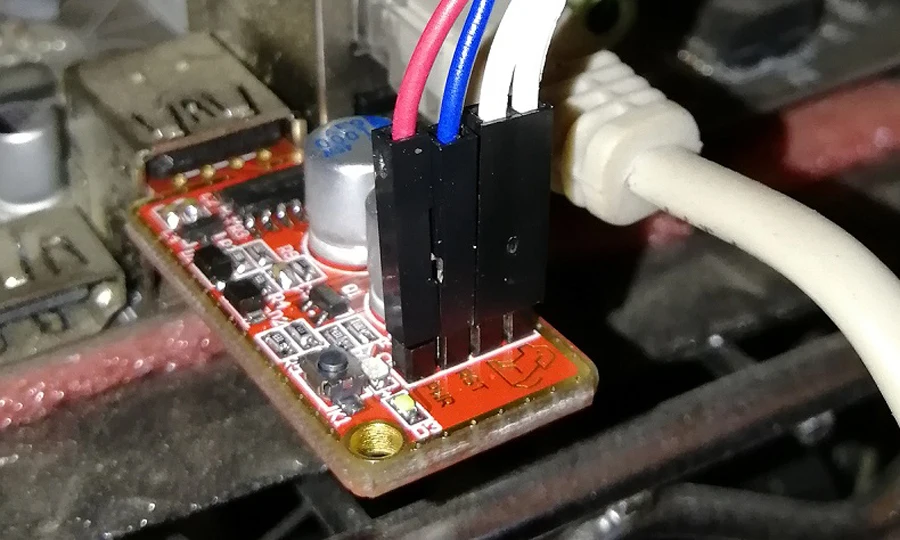

Пример подключения WatchDog Pro2 PBD10	Пример подключения WatchDog Pro2 USBA

Видеоинструкция по подключению.

Вы посмотрели видео, но остались очень частозадаваемые вопросы:
1. Вопрос: Я установил устройство и у меня перезагружается пк раз в 5 минут.
Ответ: Сторожевой таймер работает в паре либо с программой Wdtmon3(Win/Lin/OSX), либо с BAT-файл / BASH-скрипт, либо od-farmcontrol. Если ни одна из программ у вас не работает, то устройство не понимает, что пк не "повис" и отрабатывает свою основную задачу - перезагружает. Поэтому программа должна быть настроена и всегда быть в автозагрузке. Подробнее...

2. Вопрос: Программа не загружается, падает или ест много ресурсов.
Ответ: Так как Wdtmon3 - полноценная кроссплатформенная графическая программа, то она требовательна к правильности установки и работы драйверов и работы видеокарт. При использовании модифицированных драйверов или разогнанных карт могут быть "глюки" и вылеты. В таком случае советуем использовать BAT-файл / BASH-скрипт вместо программы.

3. Вопрос: Я нажал "тестовая перезагрузка" и ничего не произошло - у меня сломанное устройство!
Ответ: В первую очередь необходимо проверить, что программа видит устройство: правильно указан порт, мигает зелёным "лампочка" в программе и на устройстве. Если всё есть, нужно проверить подключение проводов к материнской плате и попробовать поменять полярность.

4. Вопрос: У меня повис пк и ничего не произошло - у меня сломанное устройство!
Ответ: Важно помнить, что устройство перезагружает ("reset") пк не сразу, а через время t1 (по-умолчанию 5 минут). Не следует указывать t1 слишком маленьким, т.к. пк может не успевать загрузиться.

5. Вопрос: Я хочу отслеживать не только зависание пк, но и другие параметры, такие как работа видеокарт.
Ответ: вам может помочь программа od-farmcontrol и её "База знаний".

6. Вопрос: у меня синяя/зелёная/красная версия вашего устройства и она не работает!
Ответ: К сожалению, сейчас появилось достаточно много подделок наших устройств. Будьте внимательны при покупке, наши устройства поставляются всегда в фирменной упаковке, имеют гарантийный талон и выглядят именно так, как на фотографиях.

7. Вопрос: У меня остались еще вопросы.
Ответ: Вы можете посмотреть готовые решения в нашей "Базе знаний" или оставить запрос в тех.поддержке.

USB WatchDog MLLSE - это устройство предназначено для автоматически перезапуск компьютеров, при возникновении синего экрана, зависания системы и других сбоев, особенно хорошо используется в горнодобывающей промышленности, серверы, геймеры, системы мониторинга, и т. д.

Один-relay версия:

•    Заданной программе мониторинга
•    Запланированные перезапуска
•    Сайт мониторинга
•    Видео карта мониторинга
•    РАН журнала запроса
•    Регулярные перезапуска

Дважды реле версия:

•    Заданной программе мониторинга
•    Запланированные перезапуска
•    Сайт мониторинга
•    Видео карта мониторинга
•    РАН журнала запроса
•    Поддержка принудительного Мощность Off перезапуска
•    Поддержка подключения электричества автоматического запуска



2 в 1 Аппаратные средства Системы версия:

•    Заданной программе мониторинга
•    Запланированные перезапуска
•    Сайт мониторинга
•    Видео карта мониторинга
•    РАН журнала запроса
•    Поддержка принудительного Мощность Off перезапуска
•    Поддержка подключения электричества автоматического запуска
•    Поддержка Win/Linux
•    Двойной Аппаратные средства Мониторы
•    Двойной Интерфейс, Тип-или 9-Булавки USB
•    Двойной светодиодный индикатор бордовый, синий/белый
•    Двойной конденсатор, равный двойного реле
•    Двойной Управление, ручной/aut
•    Двухъядерный чип мониторинга
•    Двойной таймера monitorin
•    Высокое качество одноцветное capacito
•    2.0 мм промышленных Панели

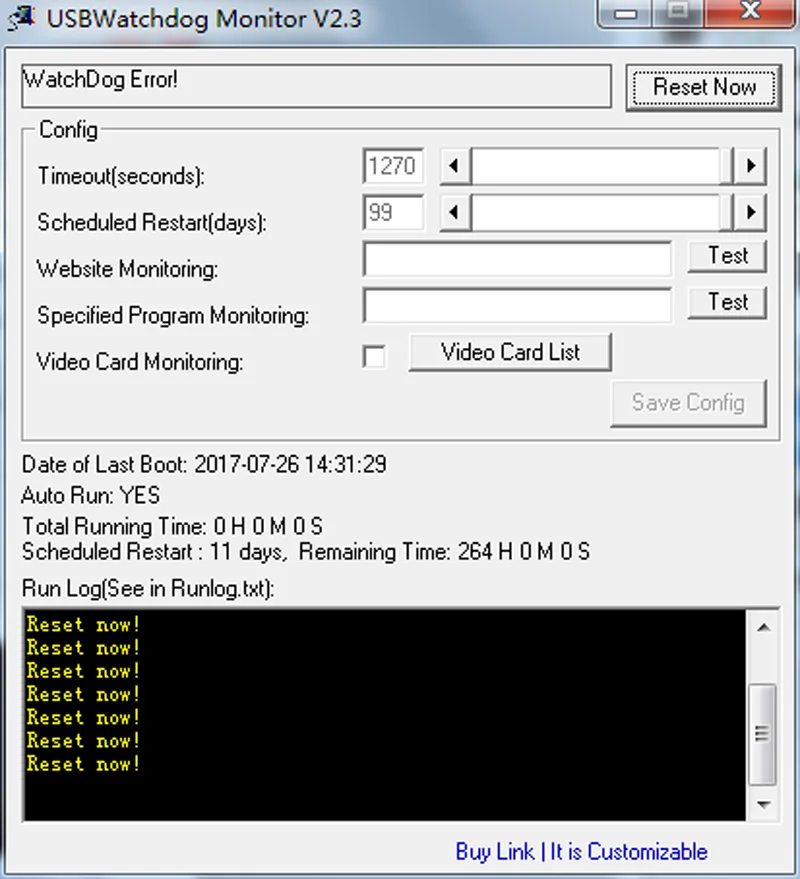

3. Настройте USB сторожевой Мониторы Программы для компьютера конфигурации.

A. Open usbwatchdog V2.3.exe и настроить как ваши потребности.

B. Советую вы перезагружаете usbwatchdog программного обеспечения после вы изменили настройки.
